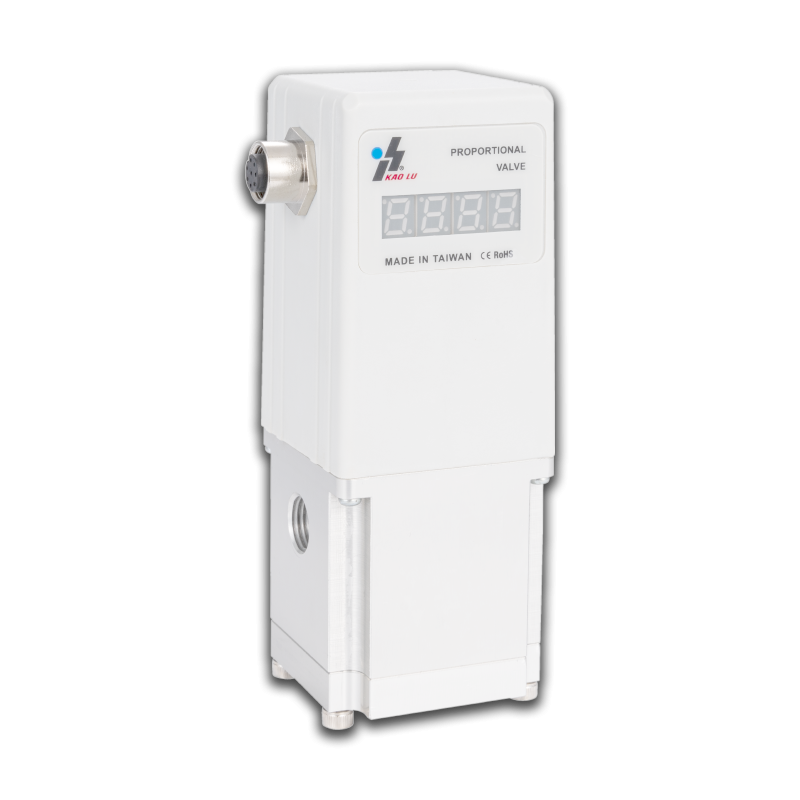

QKL-B3-A-E-C-M-P8-U Oransal Regülatör 0-10 Volt G 1/4 0-8 bar

1 adet stokda kaldı
7.284,93 ₺
  • 0-10 Volt
  • 4-20 MA
Input Signal 0-10V / 4-20mA
Output Range 0-8bar (116psi)
Monitor Output 0-10V / 4-20mA
Power Supply DC24V (≦4W)
Response 0.8S
Medium Clean compressed air or with 5 μm filter



Alçak Basınç Oransal Regülatör (0-8bar)
0-8 bar oransal basınç regülatörünün düşük akışlı < 20L/dk, yüksek akışlı > 500 L/dk ve ekonomik tip yüksek akışlı olmak üzere 3 farklı serisi bulunmaktadır. Düşük akışlı versiyon iki solenoid valf, bir yüksek işlem hızlı dijital elektronik kart ve bir basınç dönüştürücüden oluşur. Yüksek akışlı versiyonun yapısı benzerdir ancak ses yükseltici ekler. Ekonomik tip oransal basınç regülatörü, basit işlemlere ihtiyaç duyan müşteriler için %0,5 makul doğruluk, yüksek hız ve ekonomik tip sunduğumuz tiptir.


Özellikler ve Uygulamalar
QKL-B1T düşük akışlı elektro pnömatik basınç regülatörü, 2 bar, 4 bar, 8 bar olmak üzere üç çıkış basınç aralığı seçeneğine sahiptir. 2 bar versiyonuyla basınç aralığını daha düşük bir değere göre özelleştirmek mümkündür. Bu, 0,0005 barlık ultra yüksek çözünürlüğe, ultra yüksek stabiliteye ve hızlı tepki süresine sahiptir. Bu elektro pnömatik basınç regülatörü, dünyanın önde gelen ABD tıbbi cihaz üreticisinde mikroakışkan endüstrisinde yaygın olarak kullanılmaktadır ve aynı zamanda dağıtım ve dozaj endüstrisinde de popülerdir.


QKL-B3, 8 bar elektronik basınç regülatör valfinin yüksek akışlı versiyonudur. Ekstra hacim yükselticiye sahip olmak, uygulamaya daha yüksek bir akış sağlar ve dinamik çalışma koşullarına olanak tanır. %0,1 – 0,25 oranında yüksek doğruluk, yüksek tekrarlanabilirlik ve 1200 L/dak akış hızı sunar. Birçoğu, yarı iletken test ekipmanı, kuru proses ekipmanı ve üretim ekipmanını kapsayan büyük kapalı tank uygulamalarında basıncı kontrol etmek için QKL-B3'ü kullanmıştır.


QKL-B3-A, müşterilerin basit basınç düzenleme uygulamalarına sahip olduğu elektronik basınç regülatör valfinin ekonomik, yüksek akışlı versiyonudur. Hızlı basınç anahtarı süresine, yüksek akışa ve ekonomikliğe sahiptir. Bu elektropnömatik basınç regülatörünün lazer kesim makinesindeki düşük basınçlı gaz kontrolünde önemli bir uygulaması vardır.


Çalışma prensibi
Elektronik olarak kontrol edilen bir basınç regülatörü, bir adet yüksek hızlı işlem yapan elektronik kart, bir adet hava basıncı dönüştürücüsü, hava girişine izin veren bir adet normalde kapalı solenoid valf ve hava çıkışına izin veren bir adet normalde kapalı solenoid valftan oluşur. Elektronikler kontrolörden elektronik sinyal (0-10V, 4-20mA veya dijital) aldığında, elektronik basınç regülatörüne hava girişine izin vermek için solenoid valfe açılması komutunu verecektir. Dahili hava basıncı dönüştürücüsü, basıncı algılar ve bunu dijital sinyale dönüştürür. Elektronik, ayarlanan sinyali çıkış basıncıyla karşılaştıracaktır. Biri diğerinden yüksekse, giriş valfinden veya egzoz valfinden birine çalışması komutunu verecektir. Bu PID çalışma prensibi döngüsü, ayarlanan sinyal çıkış basıncına eşit olana kadar duracaktır. Bu şekilde elektronik olarak kontrol edilen basınç regülatörü, müşterinin ayarladığı komut sinyaline göre çıkış basıncını doğru bir şekilde değiştirebilir.


Avantaj / Faydalar
Düşük basınçlı elektronik kontrollü basınç regülatörünün yüksek çözünürlük özelliğinden dolayı, ile birlikte kullanılmaktadır.


1. Hava basıncı oranı regülatörü
Hava basıncı oranı regülatörüyle, elektronik olarak kontrol edilen basınç regülatöründen gelen çıkış basıncı, kubbe basınç regülatörüyle orantılı olarak yükseltilir. Normalde oranın 20 katıdır. Amplifikasyon nedeniyle elektronik basınç regülatörünün çözünürlüğü ve stabilitesi bu kimerada kritik öneme sahiptir. 2 bar ve 8 bar versiyonları, 210 bar'a (3000 psig) kadar kararlı bir yüksek basınç kontrol regülatörü sağlayan farklı hava oranı regülatörleriyle yaygın olarak kullanılmaktadır.


2. Ses yükseltici
Düşük basınçlı elektronik olarak kontrol edilen basınç regülatörü genellikle düşük akış hızına sahiptir ve bu da uygulama senaryolarını sınırlandırır. Regülatörün bir ses yükseltici (1/2" ~ 2") yüksek hassasiyetli ses yükselticiyle eşleştirilmesi, hava basıncında hassas kontrolü korurken ultra yüksek akış hızının doğru şekilde kontrol edilmesini sağlar. Birçok üflemeli kalıplama veya üfleme işlemi uygulamasında kullanılmıştır.


3. Buhar basıncı / su basıncı kubbe basınç regülatörü
Buhar basıncının ve su basıncının elektronik kontrolü, gıda üretimi veya lastik imalatı gibi birçok işleme endüstrisinde kritik öneme sahiptir.


4. Arka Basınç Regülatörü
Geri basınç regülatörü, geri basıncı veya ileri akış hızını düzenlemek için elektronik olarak kontrol edilen basınç regülatörü tarafından kontrol edilebilir. Regülatörümüz hızlı tepki süresine ve sabit ayar değeri basıncına sahiptir. Lütfen karşı basınç regülatörü hakkındaki web sitemize bakın.
